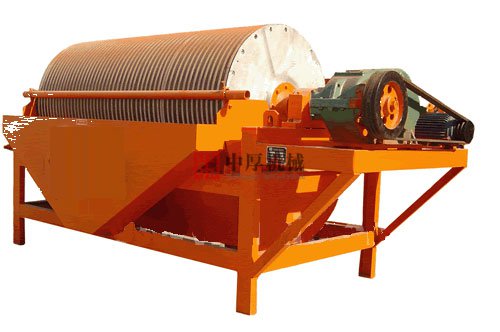

磁通集中通過的閉合回路稱為磁路。磁選機的磁系需要產生一定強度的磁場，而且要求磁場中的大部分磁通能集中通過分選空間。為此，常用鐵磁物質做成一定形狀的磁導體與分選空間一起構成磁路。在磁導體的某一部分繞上線圈，或磁導體圍繞線圈。由于鐵磁物質的磁導率比空氣的大得多，因此，大部分磁通就集中在由磁導體構成的路徑中通過。
對于永磁磁路，是將上述磁路的通電線圈換成永磁體。磁路和電路在形式上雖相似，但有本質區別。電路是由導電率較大的金屬導體所構成的閉合路，全部電流在導體內流通；磁路則是由磁導率較大的磁導體所構成的閉合回路，大部分磁通在磁路內通過。
二、磁阻、磁導和磁路歐姆定律
電流流過導體受到的阻力，稱為電阻。磁通流過導磁體和空氣時，也會受到相應的阻力，稱為磁阻。電阻是指電子在流動過程中受到的各種阻力；而磁阻則不是由于某種磁的物質流動而受到的阻力，而是由于磁性物質中原子磁矩轉動或磁疇壁移動時受到阻力，使物質磁化程度降低，相當于磁通量減少，表現出與電阻相似的磁阻的存在。
五、磁路計算的基本方法
磁路計算前應首先確定適宜的磁系結構。應遵循下面一些原則：
（1）磁路要短，漏磁要少，非工作隙要小，這樣就可使磁選設備在一定的功率下取得較高的磁感應強度；
（2）鐵磁導體磁飽和應先是磁極頭，然后是鐵芯和磁軛；
（3）激磁線圈應盡可能靠近分選空間，以便減少漏磁。對于磁選設備，磁路計算的主要任務是在已知分選空間的磁感應強度和磁系各部分幾何尺寸后求所需的磁動勢（安匝數）；有時是在已知磁勢的情況下確定分選空間的磁感應強度。進行磁路計算時常用等效磁路法，即用類似于電路的網絡等效地表示磁系的磁路。磁路中的磁通相當于電路中的電流，磁阻相當于電阻，磁動勢相當于電勢。電路計算中所用的歐姆定律和基爾霍夫定律（相當于磁路的第一、第二定律）也適用于磁路的計算。等效磁路的計算常用逐段磁位降法和回路磁通法。
<
<
<
<
